Hub или концентратор - это многопортовый репитер.
Наиболее распространенное применение - сети на основе витой пары 10Base-T
или 100Base-TX/T4. Но бывают также хабы для сетей
10Base-2
на
основе коаксиального кабеля и для сетей
10Base-F
на основе волоконной-оптики. Многие 10Mbit хабы имеют разъемы как под витую
пару, обычно называемый (RJ-45), так и под коаксиальный
кабель (BNC) или AUI. Что
позволяет использовать сегменты коаксиального или оптического кабеля в
качестве главной магистрали (Backbone) между хабами.
В хабах под витую пару используются порты MDI-X типа,
что позволяет подключать компьютеры напрямую. Для соединения хабов между
собой один из его портов имеет разводку MDI. Этот порт каким-либо образом
выделен на корпусе устройства. Применяются различные названия: "Cascading"
или "In", или "Cross-over", или "Uplink". Нередко имеется переключатель,
позволяющий переключать режим порта из MDI в MDI-X и наоборот, что позволяет
использовать этот порт не для каскадирования, а для подключения обычных
компьютеров. Если на вашем хабе отсутствует переключатель режима порта
(MDI - MDI-X) , а все другие порты заняты и вам необходимо подключить еще
один компьютер, то вы легко можете это сделать просто использовав для этого
"cross-over" кабель. Такой кабель применяется для
соединения двух компьютеров напрямую без хаба. Но учтите, что часто этот
порт является просто cross-over вариантом одного из обычных портов, в таком
случае одновременное подключение к разъемам этих портов недопустимо.
Для соединения хабов по кабелю "витая пара" между собой провод (не
cross-over) включается в обычный разъем (MDI-X) на одном хабе и в разъем
для каскадирования на другом.

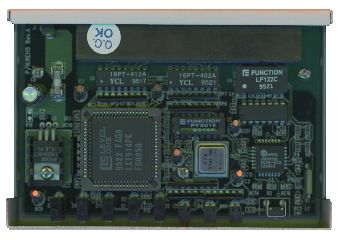

Пример 5-ти портового 10Base-T Hub-а.

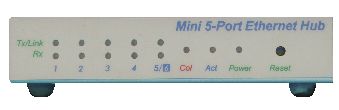

Передняя панель

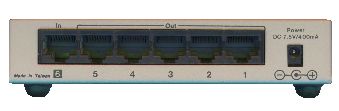

Задняя панель.
6-й порт используется для каскадирования и имеет обозначение "In" (в,
внутрь, вход).
Этот порт параллелен 5-му порту, поэтому их нельзя одновременно использовать.
