2- изолятор центрального провода
3- экранирующий проводник (экран)
4- внешний изолятор и защитная оболочка
Коаксиальный кабель (от латинского co - совместно и axis
- ось), представляет собой два соосных гибких металлических цилиндра, разделенных
диэлектриком.

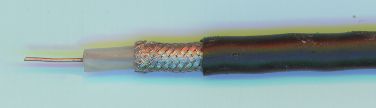

| 1- центральный провод (жила)
2- изолятор центрального провода 3- экранирующий проводник (экран) 4- внешний изолятор и защитная оболочка |
|
Хаpактеpистики коаксиальных кабелей
| Тип | Z,Ом | Коэфф укоро- чения | Емкость в пФ/м | Внешний диаметр в мм | Материал | Макс Uэфф кВ | Коэф.затух. дБ/м,MHz: 27/300/900 |
| RG-8A/U | 52,0 | 0,66 | 88,5 | 10,3 | ПЭ | 5,0 | ,32 1,6 3,0 |
| RG-8/U | 50,0 | 0,80 | 76,2 | 10,3 | ППЭ | 1,5 | ,26 1,0 1,7 |
| RG-11A/U | 75,0 | 0,66 | 61,8 | 10,3 | ПЭ | 5,0 | ,35 1,6 3,0 |
| RG-11/U | 75,0 | 0,80 | 50,7 | 10,3 | ППЭ | 1,6 | ,25 1,0 1,7 |
| RG-58A/U | 53,5 | 0,66 | 85,5 | 5,0 | ПЭ | 1,9 | ,65 3,5 6,0 |
| RG-58B/U | 53,5 | 0,66 | 85,5 | 5,0 | ПЭ | 1,9 | ,65 3,5 7,0 |
| RG-58C/U | 50,0 | 0,66 | 92,4 | 5,0 | ПЭ | 1,9 | ,65 3,5 7,0 |
| RG-58/U | 53,5 | 0,79 | 85,5 | 5,0 | ППЭ | 1,9 | ,60 2,2 3,0 |
| RG-59B/U | 73,0 | 0,66 | 69,0 | 6,2 | ПЭ | 1,9 | ,60 2,2 3,0 |
| RG-59/U | 75,0 | 0,79 | 50,7 | 6,2 | ППЭ | 0,8 | ,50 1,6 2,8 |
| RG-71A/U | 93,0 | 0,66 | 46,0 | 6,2 | ПЭ | 1,8 | ,50 1,6 2,8 |
| RG-71B/U | 93,0 | 0,66 | 46,0 | 6,2 | ПЭ | 1,8 | ,50 1,6 2,8 |
| RG-71/U | 93,0 | 0,84 | 92,4 | 6,2 | ППЭ | 0,8 | ,26 1,0 1,7 |
| RG-174A/U | 50,0 | 0,66 | 92,0 | 2,5 | ПЭ | 1,5 | 2,0 5,5 >10 |
| RG-178B/U | 50,0 | 0,70 | 95,0 | 1,5 | ПЭ | 1,2 | 2,2 8,0 >10 |
| RG-179B/U | 75,0 | 0,70 | 63,0 | 2,5 | ПЭ | 1,2 | 1,9 5,0 8,5 |
| RG-213/U | 50,0 | 0,66 | 92,0 | 10,3 | ПЭ | 5,0 | ,32 1,6 3,0 |
| RG-216/U | 75,0 | 0,66 | 71,8 | 10,8 | ПЭ | 5,0 | ,32 1,6 3,0 |
| РК-50-2-12 | 50,0 | 0,76 | 3,2 | МС/ПЭ/МС | 2,0 | ||
| РК-50-2-16 | 50,0 | 0,76 | 3,2 | МЛ/ПЭ/МЛ | 1,0 | ||
| РК-50-3-13 | 50,0 | 0,76 | 4,4 | М/ПЭ/МЛ | ,70 | ||
| РК-50-4-11 | 50,0 | 0,76 | 9,6 | М/ПЭ/М | ,50 | ||
| РК-50-7-11 | 50,0 | 0,76 | 10,0 | М/ПЭ/М | ,40 | ||
| РК-50-7-12 | 50,0 | 0,76 | 11,2 | М/ПЭ/М | ,40 | ||
| РК-50-9-11 | 50,0 | 0,76 | 12,2 | М/ПЭ/М | ,34 | ||
| РК-50-1111 | 50,0 | 0,76 | 14,5 | М/ПЭ/М | ,28 |
Пpимечания: PE - полиэтилен, S-PE - пенополиэтилен, M - медная пpоволока,
МЛ - медная луженая пpоволока, СтМ - стале-медная пpоволока,
МС - медная посеpебpеная пpоволока
Источник: таблица перенесена из текстового файла,
пришедшего по фидо

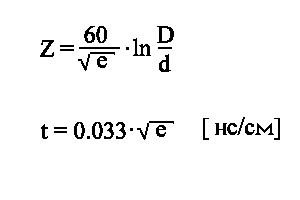

Формулы для расчета волнового сопротивления Z
и задержки распространения сигнала t в коаксиальной
линии, заполненной диэлектриком с диэлектрической постоянной e

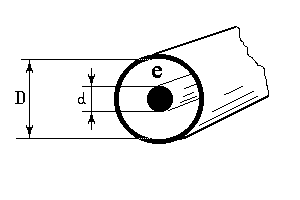

D - внутренний диаметр экрана d - диаметр центрального проводника |
 |
